氧化鋁陶瓷

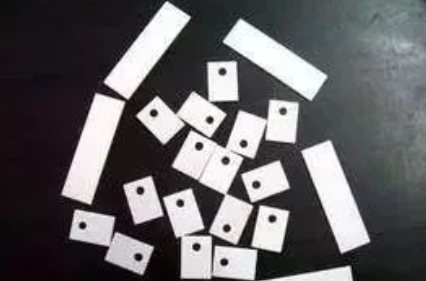

是一種以氧化鋁(Al2O3)為主體的陶瓷材料，用于厚膜集成電路。氧化鋁陶瓷有較好的傳導性、機械強度和耐高溫性。需要注意的是需用超聲波進(jìn)行洗滌。氧化鋁陶瓷是一種用途廣泛的陶瓷，因為其優(yōu)越的性能，在現代社會(huì )的應用已經(jīng)越來(lái)越廣泛，滿(mǎn)足于日用和特殊性能的需要。
分類(lèi)
1
高純型氧化鋁陶瓷
高純型氧化鋁陶瓷系Al2O3含量在99.9%以上的陶瓷材料，由于其燒結溫度高達1650-1990℃，透射波長(cháng)為1~6μm，一般制成熔融玻璃以取代鉑坩堝;利用其透光性及可耐堿金屬腐蝕性用作鈉燈管;在電子工業(yè)中可用作集成電路基板與高頻絕緣材料。
2
普通型氧化鋁陶瓷
普通型氧化鋁陶瓷系按Al2O3含量不同分為99瓷、95瓷、90瓷、85瓷等品種，有時(shí)Al2O3含量在80%或75%者也劃為普通氧化鋁陶瓷系列。其中99氧化鋁瓷材料用于制作高溫坩堝、耐火爐管及特殊耐磨材料，如陶瓷軸承、陶瓷密封件及水閥片等;95氧化鋁瓷主要用作耐腐蝕、耐磨部件;85瓷中由于常摻入部分滑石，提高了電性能與機械強度，可與鉬、鈮、鉭等金屬封接，有的用作電真空裝置器件。
制作工藝
1
粉體制備
將入廠(chǎng)的氧化鋁粉按照不同的產(chǎn)品要求與不同成型工藝制備成粉體材料。粉體粒度在1μm以下，若制造高純氧化鋁陶瓷制品除氧化鋁純度在99.99%外，還需超細粉碎且使其粒徑分布均勻。采用擠壓成型或注射成型時(shí)，粉料中需引入粘結劑與可塑劑，一般為重量比在10-30%的熱塑性塑膠或樹(shù)脂，有機粘結劑應與氧化鋁粉體在150-200溫度下均勻混合，以利于成型操作。采用熱壓工藝成型的粉體原料則不需加入粘結劑。若采用半自動(dòng)或全自動(dòng)干壓成型，對粉體有特別的工藝要求，需要采用噴霧造粒法對粉體進(jìn)行處理、使其呈現圓球狀，以利于提高粉體流動(dòng)性便于成型中自動(dòng)充填模壁。此外，為減少粉料與模壁的摩擦，還需添加1~2%的潤滑劑，如硬脂酸，及粘結劑PVA。
2
干壓成型
氧化鋁陶瓷干壓成型技術(shù)僅限于形狀單純且內壁厚度超過(guò)1mm，長(cháng)度與直徑之比不大于4∶1的物件。成型方法有單軸向或雙向。壓機有液壓式、機械式兩種，可呈半自動(dòng)或全自動(dòng)成型方式。壓機最大壓力為200Mpa。產(chǎn)量每分鐘可達15~50件。由于液壓式壓機沖程壓力均勻，故在粉料充填有差異時(shí)壓制件高度不同。而機械式壓機施加壓力大小因粉體充填多少而變化，易導致燒結后尺寸收縮產(chǎn)生差異，影響產(chǎn)品質(zhì)量。因此干壓過(guò)程中粉體顆粒均勻分布對模具充填非常重要。充填量準確與否對制造的氧化鋁陶瓷零件尺寸精度控制影響很大。粉體顆粒以大于60μm、介于60~200目之間可獲最大自由流動(dòng)效果，取得最好壓力成型效果。
3
燒成技術(shù)
將顆粒狀陶瓷坯體致密化并形成固體材料的技術(shù)方法叫燒結。燒結即將坯體內顆粒間空洞排除，將少量氣體及雜質(zhì)有機物排除，使顆粒之間相互生長(cháng)結合，經(jīng)過(guò)合理的熱工制度控制，形成以剛玉為主的微晶陶瓷結構。
特點(diǎn)
微晶氧化鋁陶瓷研磨體具有如下特點(diǎn)，特別適合水泥球磨機應用技術(shù)的要求。
①硬度大：經(jīng)中科院上海硅酸鹽研究所測定，其洛氏硬度為HRA80～90，硬度僅次于金剛石，遠遠超過(guò)耐磨鋼和不銹鋼的耐磨性能。
②耐磨性能極好：經(jīng)中南大學(xué)粉末冶金研究所測定，其耐磨性相當于錳鋼的266倍、高鉻鑄鐵的171.5倍。根據客戶(hù)跟蹤調查，在同等水泥粉磨工況下，可至少延長(cháng)研磨體使用壽命10倍以上。
③重量輕：其密度為3.6～3.8g/cm3，僅為鋼鐵的一半，可大大減輕設備負荷。
④主要技術(shù)指標如下：
氧化鋁陶瓷含量≥92%
密度≥3.6g/cm3
洛氏硬度≥80HRA
抗壓強度≥850MPa
斷裂韌性KΙC≥4.8MPa·m1/2
抗彎強度≥290MPa
導熱系數20W/m·K
熱膨脹系數7.2×10-6m/m·K
⑤發(fā)展趨勢：氧化鋁陶瓷作為先進(jìn)陶瓷中應用最廣的一種材料，伴隨著(zhù)整個(gè)行業(yè)的發(fā)展呈現以下趨勢。
（1）技術(shù)裝備水平將快速提高：計算機技術(shù)和數字化控制技術(shù)的發(fā)展，促進(jìn)了先進(jìn)陶瓷材料工業(yè)的技術(shù)進(jìn)步和快速發(fā)展。如自動(dòng)控制連續燒結窯爐、大功率大容量研磨設備、高性能制粉造粒設備、等凈壓成型設備等先進(jìn)的成套設備，有力地推動(dòng)了行業(yè)整體水平的提高，同時(shí)，在生產(chǎn)效率、產(chǎn)品質(zhì)量等方面也都有明顯改善。
（2）產(chǎn)品質(zhì)量水平不斷提高：國內微晶氧化鋁陶瓷制品從無(wú)到有，產(chǎn)業(yè)規模從小到大，產(chǎn)品質(zhì)量從低到較高，經(jīng)歷了一個(gè)快速發(fā)展的歷程。
（3）產(chǎn)業(yè)規模將迅速擴大：微晶氧化鋁陶瓷制品作為其他行業(yè)或領(lǐng)域的基礎材料，受到其他行業(yè)發(fā)展水平的影響和限制。從氧化鋁陶瓷的應用情況看，其應用范圍越來(lái)越寬，用量越來(lái)越大，特別是在新型干法生產(chǎn)中的水泥粉磨系統和建筑陶瓷方面尤為顯著(zhù)。
